Cấu tạo và nguyên lý hoạt động của điều hòa

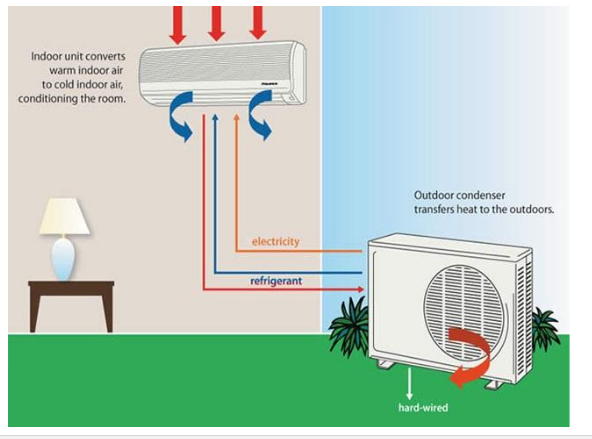

Các máy điều hòa dân dụng hiện nay là loại máy dùng phổ biến cho các gia đình. Để biết thêm nguyên lý hoạt động của điều hòa thì bạn cần nắm rõ cấu tạo của máy điều hòa một máy điều hòa dân dụng thông thường sẽ bao gồm: dàn nóng, dàn lạnh, và ống dẫn gas nối giữa 2 giàn.

Dàn nóng điều hòa

Dàn nóng máy lạnh (dàn nóng điều hòa): Là nơi trao đổi nhiệt giữa khi bên ngoài môi trường theo kiểu ống đồng cánh nhôm.dàn nóng có cánh quạt theo kiểu hướng trục.Vì vậy mà khi dàn nóng đước lắp đặt ngoài trời thì cũng không cần phải che đậy lại, dàn nóng này có khả năng chịu đựng được cả nắng mưa. Nói vậy thôi chứ khi lắp đặt cũng không nên lắp đặt dàn nóng tiếp xúc trực tiếp của các tia bức xạ mặt trời nó sẽ làm giảm hiệu quả làm việc của dàn nóng.

Ống dẫn ga(ống đồng): Ống dẫn gas này có nhiệm vụ liên kết giữa dàn nóng với dàn lạnh, là trung gian để chuyển môi chất lạnh từ dàn nóng vào dàn lạnh. Tùy theo mỗi loại cấu tạo của điều hòa mà khi lắp đặt máy lạnh người thợ sẽ sử dụng kích thước ống đồng khác nhau

Dây điện điều khiển: Sự kết nối giữa giàn nóng điều hòa và giàn lanh điều hòa thì ngoài 2 ống dẫn gas còn phải sử dụng các dây điện điều khiển.

Cấu tạo chính dàn nóng: Bao gồm máy nén(block máy lạnh) và cánh quạt. Việc sử dụng máy lạnh tiêu hao điện năng là do bộ phận dàn nóng quyết định. Nó có thể chiếm đến 95% lượng điện tiêu thụ của máy. Còn lại là sự tiêu thụ điện của dàn lạnh(chỉ có quạt và board điều khiển nên điện năng tiêu thụ không đáng kể, khoảng 5%.)

Máy nén: là thiết bị có nhiệm vụ nén Gas ở thể khí sang thể lỏng ở điều kiện áp suất cao, nhiệt độ cao

Motor quạt: Những motor của cánh quạt sẽ giúp sự tản nhiệt cho dàn ngưng

Van tiết lưu điện tử: Nhiệm vụ chính của van tiết lưu là khi môi chất lạnh đi qua nó, thì nó sẽ chuyển những dung môi này từ thể lỏng sang thể khí.

Dây điện động lực: Dây điện động lực hay còn gọi là dây điện nguồn. Dây này thường được nối trực tiếp với giàn nóng từ nguồn điện cung cấp. Tuỳ theo máy điều hòa có công suất như thế nào mà ở đó ta nên sử dụng nguồn điện 1 pha hay là 3 pha.

Kinh nghiệm: Đối với những máy điều hòa có công suất từ 36.000 Btu/h trở lên thì ta nên sử dụng điện 3 pha. Còn nhỏ hơn thì sử dụng điện 1 pha.

Dàn lạnh điều hòa

Dàn lạnh điều hòa (dàn lạnh máy lạnh) là thiết bị được lắp đặt ở trong căn phòng hay một không gian nào đó, là nơi để trao đổi nhiệt theo kiểu ống đồng cánh nhôm.

Dàn trao đổi nhiệt: có nhiệm vụ thải nhiệt và thải ẩm cho dàn lạnh.

Cảm biến nhiệt: bao gồm các cảm biết đó là  cảm biến nhiệt độ phòng, cảm biến độ ẩm và cảm biến độ dàn.

Motor quạt dàn lạnh: Những motor quạt này có nhiệm vụ điều khiển cánh quạt đảo dọc hay đảo ngang và quạt lồng sóc hút không khí sau đó đẩy qua fin lọc.

Dàn lạnh của điều hòa có nhiều dạng khác nhau tùy vào kiểu mẫu mà người dùng lựa chọn. Với mỗi kiểu thì dàn lạnh cũng được thiết kế lắp đặt khác nhau.

Máy lạnh đặt sàn: Máy lạnh kiểu này này có cửa thổi gió được thiết kế phía trên, cửa hút không khí đặt bên hông, phía trước. Dạng này chỉ phù hợp với những nơi có không gian cao rộng.

Máy lạnh áp trần: Máy lạnh áp trần được thiết kế lắp đặt ở áp sát trần nhà. Dàn lạnh áp trần chỉ phù hợp cho những không gian có trần thấp và rộng.

Máy lạnh dấu trần: Máy lạnh dấu trần có dàn lạnh được dấu hẳn bên trong trần hay la phông trần nhà. Loại dấu trần này chỉ phù hợp ở những nơi như văn phòng sang trọng, công sở hay những khu thương mai có trần giả.

Máy lạnh treo tường: Máy lạnh treo tường là dạng phổ biến nhất. Dàn lạnh điều hòa treo tường này được thiết kế lắp đặt trên tường. Dạng này chỉ phụ hợp với những nơi có không gian vừa và nhỏ.

Máy lạnh cassette: Máy lạnh cassette khi lắp đặt người thợ thường sẽ khoét trần và sẽ lắp đặt áp lên bề mặt của trần nhà. Toàn bộ dàn lạnh Cassettle này sẽ nằm sâu trong trần, chỉ có duy nhất cho mặt trước của dàn lạnh là nổi ra ngoài bề mặt trần.Loại này phù hợp cho khu vực có không gian rộng như các hội trường, phòng họp, đại sảnh…
Ngoài ra, cấu tạo của điều hòa còn có những thiết bị khác như: Cuộn cảm, đầu nối, đèn báo hiệu,cầu chì, trạm nối dây hay hệ điều khiển…

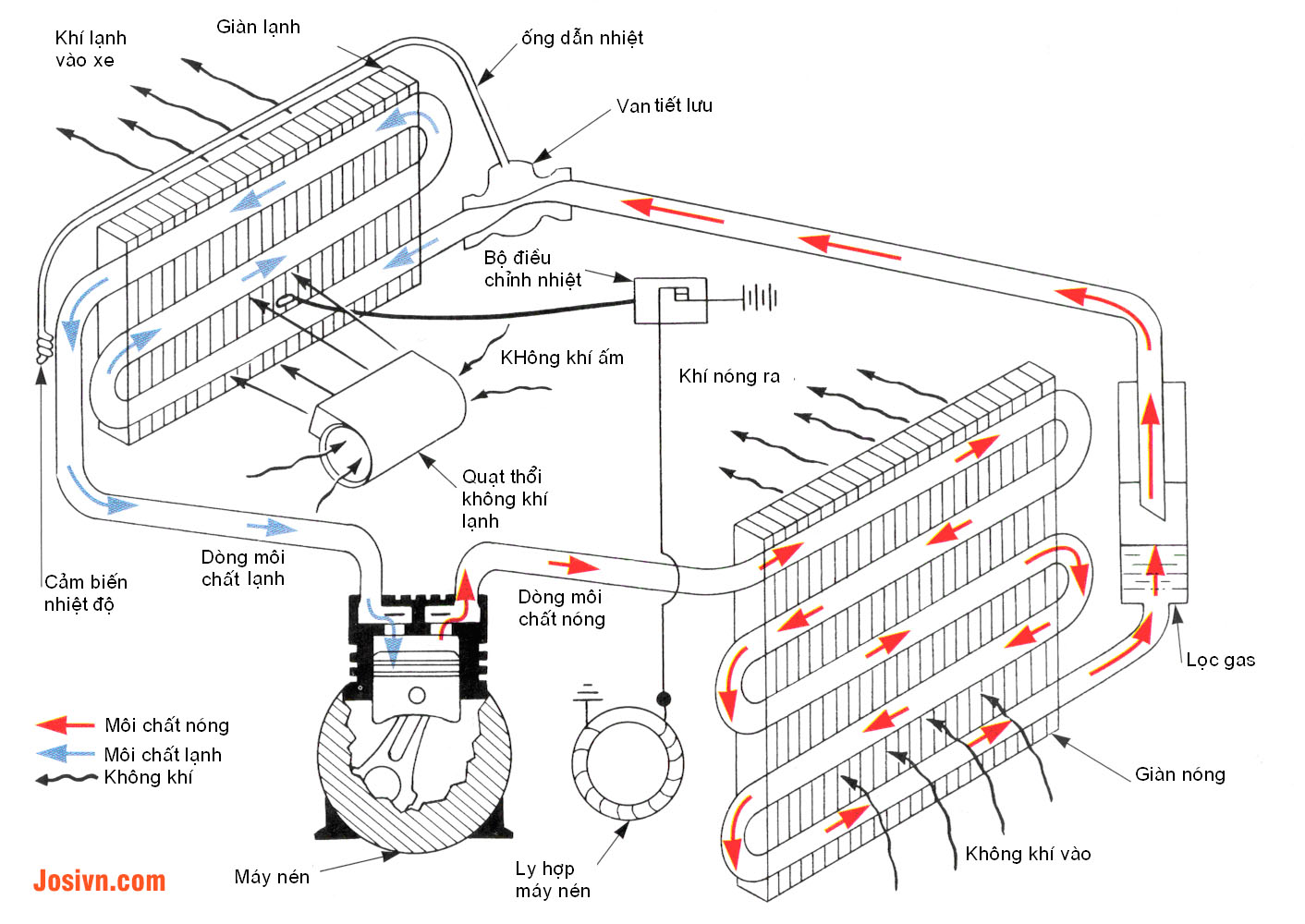

Nguyên lý hoạt động của điều hòa

Với mỗi dòng máy lạnh với công nghệ khác nhau thì nó cũng sẽ có những cấu tạo khác nhau, nhưng hầu như đa số các bộ phận chính và chức năng hoạt động của những dòng máy lạnh đó đều không có nhiều thay đổi.

Khi bật máy điều hòa ở chiều lạnh lên quạt trong dàn lạnh sẽ chạy đèn tín hiệu có báo do lúc này nhiệt độ trong phòng được cảm biến từ cảm biến của điều hòa báo về cao hơn so với nhiệt độ chúng ta để ở trong điều khiển, lúc này vỉ mạch sẽ cấp điện ra bên ngoài cục nóng để cho block và quạt của cục nóng hoạt động.

Khi block hoạt động sẽ đẩy môi chất lạnh từ dàn nóng từ dạng hơi chạy qua ống mao ( cáp) khi qua cáp môi chất lỏng từ dạng hơi chuyển sang dạng lỏng do chênh lệch áp suất rồi đảy môi chất lạnh vào trong dàn lạnh làm lạnh hết dàn lạnh. Không khí trong phòng được hút vào dàn lạnh được làm mát bởi các ống đồng trong dàn lạnh sau đó được đẩy ngược trở lại vào phòng. Phần hơi nước ngựng đọng trên dàn đồng sẽ rỏ xuống máng hấng nước và theo ống dẫn ra ngoài

Dung môi làm lạnh sau khi qua dàn lạnh thì chạy tới dàn nóng và được làm mát ở đây sau đó trở về block (máy nén) và trở lại ở dạng lỏng và tiếp tục quy trình như trên. Quy trình hoạt động khép kín chỉ dừng lại khi bộ cảm biến nhiệt trên dàn lạnh nhận thấy nhiệt độ trong phòng lạnh hơn so với chỉ số trên điều khiển. Main trên dàn lạnh nhận tín hiệu ngắt điện ở cục nóng, block dừng hoạt động trong khi đó dàn lạnh vẫn hoạt động bình thường

Bên trên là toàn bộ cấu tạo và nguyên lý hoạt động cơ bản của điều hòa nhiệt độ cũng như các thiết bị làm lạnh khác
